结构概述

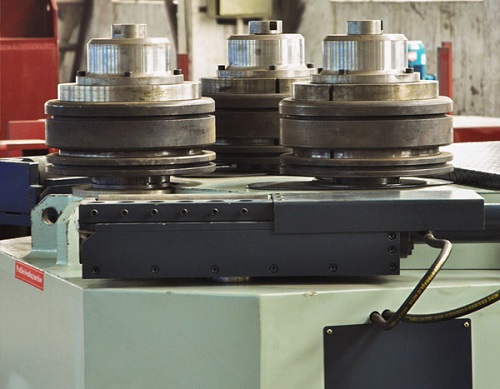

LDW24S—400为弧线下调式三辊型材弯曲机，该机可一次上料完成各种型材的卷圆、卷弧、和校圆等功能。（注：卷制型材精度要求较高时需配制专用模具，精度适当放宽可使用通用模具完成卷制。）

该机床身采用钢板焊接件，均经过退回火等热处理工艺，为一封闭式框架结构，上辊位置固定，两下辊可围绕固定回转中心作弧线升降运动，三辊均为主动辊，其动力由液压马达提供，可进行正反方向旋转；两下辊的升降为液压传动、传动平稳、安全可靠；在上辊的两侧设有托辊装置有利于控制型材的卷制精度。两下辊配有显示装置。

控制部分

三辊全驱动系统

机器的上下工作辊均为主动辊。这样可以避免卷制过程中可能产生的“打滑”现象。上下工作辊的线速度由液压系统在卷制过程中自动匹配。设备回转运动均装有制动装置，以确保工作卷制时的准确定位。该装置运转平稳，卷制灵活可靠。

液压系统

液压系统的主要作用为驱动上下辊的旋转运动、两侧辊升降运动、托辊的跟踪等。整个液压系统设计合理、工作可靠，并配备高精度的吸油和回油过滤器，以保证系统油液的清洁度。油缸阀组、液压管路均采用冶金矿山用的快装接头，有可靠的径向密封，保证整个液压系统无渗漏现象。

液压系统中的主要阀组均采用台湾北部精机的优质产品。泵、滤油器、马达、密封件均采用国内名牌厂家的产品，其性能稳定、质量可靠。所有的液压件进厂前均经过雅阁试验、筛选，做到提前消除故障隐患。

技术规格以及标准配置
• 3轴由液压马达与行星减速机分轴驱动
• 钢结构床身并消除应力
• 特殊硬化并研磨而成的轴
• 标准硬化处理模具（扁钢、角钢和方钢等都可以弯曲）
• 可移动操作台
• 卧式和立式工作方式
• 数显（3 组）
• 双向液压侧导轴
• 双速工作系统
• 标准3+3手动侧支撑
• 特殊设计箱体转换型机器，上轴可上下移动，两下轴可以左右移动
• 可为薄料及高精度材料进行压力调节
可选配置
• 无级变速调节
• 3+3液压支撑
• NC自动化操控
• 各种型号的管材、型材模具以及HEB，IPN和UPN梁附件均可按客户
需求提供


TECHNICAL SPECIFICATIONS AND STANDARD ACCESSORIES
• Three rolls are planetary hydraulic powered
• Steel construction welded frame
• Special hardened and ground shafts
• Hardened standard rolls (flat bar, angle, solid square etc..can be bent)
• Mobile Control Panel
• Horizontal and vertical working position
• Digital Read-Out (3 pcs.)
• 2-Axis movable hydraulic lateral guide rollers
• 2 Speed working system
• Standard 3+3 manual side supports
• Special design boxer translating type machine, top roll moveable up-down, two bottom rolls moveable left-right axis
• Pressure adjustment for thinner and precision materials
OPTIONAL EQUIPMENTS
• Infinitively variable speed adjustment
• 3+3 hydraulic supports
• Automation with NC and Control
• NNCALL all kind of pipes, tubes, profile rolls and HEB, IPN and UPN beam attachments are available upon request
